DG单相隔离变压器

您当前位置:首页 > 产品中心 > 变压器 > DG单相隔离变压器 > 医用隔离变压器



产品概述:

   在医院的特殊环境里,漏电电流对病人构成了潜在的危险,因此对电气设计也提出了特殊的要求。尤其是那些生命攸关的场所,如外科手术室、重症监护室、心脏手术室等地均需安装医用IT系统(医用隔离变压器等),其目的就是为了保证对该场所内的医疗电器提供一个可靠的电源,以确保病人的安全。



我公司产品符合以下标准或规范:中国《医院洁净手术部建筑设计规范》GB50333-2002,中国《民用建筑设计规范》JGJ/T16-92,国际电工委员会《建筑物电气装置:特殊装置或场所-医疗场所》IEC60364-7-710:2002



医疗隔离式变压器抗干扰能力强,能有效地杜绝电网上的杂讯、杂波、高压、浪涌等,为客户的设备提供一个高质量的电力环境。




节能效益分析:

1、采用国产优质的高磁通硅钢片制造,确保产品性能稳定、损耗低;
2、初级绕组和次级绕组电气完全隔离,能有效去除三次谐波和抑制各种干扰;
3、产品线圈采用真空压力浸漆,高温固化干燥,漆膜光亮均匀、不龟裂;
4、产品环保、节能,具有难燃、阻燃、自熄、防火等特性;
5、产品机械强度高,耐潮湿、盐雾、灰尘能力强,比较适合在重度污染环境下运行;
6、该系列产品噪音低、具有过流过载保护、适用负载、能承受瞬间超载、可长期连续工作。


特性优点:

隔离变压器一般是指1:1的变压器。它们之间没有联接,原副边绕线圈之间由绝缘纸或绝缘条作隔离。因输入与输出电流做到有效隔离,能起到抑制谐波作用,比较适合于数控型设备、精密设备,且有效功率高。
由于次级不和地相连,次级任一根线与地之间没有电位差,减少了各种杂波和干扰。 医用IT隔离变压器在交流电源输入端的特点:
1、采用隔离变压器去掉三次谐波和干扰信号比较严重的电网上的三次谐波和减少干扰信号。
2、采用隔离变压器可以产生新的中性线,避免由于电网中性线不良造成设备运行不正常。
3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。

隔离变压器在交流电源输出端的特点:
1、防止非线性负载的电流畸变影响到交流电源的正常工作及对电网产生污染,起到净化电网的作用。
2、在隔离变压器输入端采样,使得非线性负载电流的畸变不影响取样的准确性,得到能反应实际情况的控制信号。
3、若负载不平衡,也不影响稳压电源的正常工作。


工作原理

ES710隔离变压器,根据GB 16895.24-2005标准和IEC60364-7-710有关规定,在2类场所内(各类手术室、唤醒室、重症监护室、心脏监护室等均属于2类场所)必须使用IT隔离电源系统进行供电。用隔离变压器以分隔非保护区域与保护区域,在隔离变压器的次级引出IT系统的电源,以防止产生接地故障电流。使用IT隔离电源是医疗场所供电可靠的关键。

        如下设备应使用隔离电源系统供电:

        高频外科设备、输液泵、麻醉设备、病人监护设备、透析设备、脉压机、心力记录仪、注射泵、心肺机、恒温培养箱、心率电子脉冲调节器等。

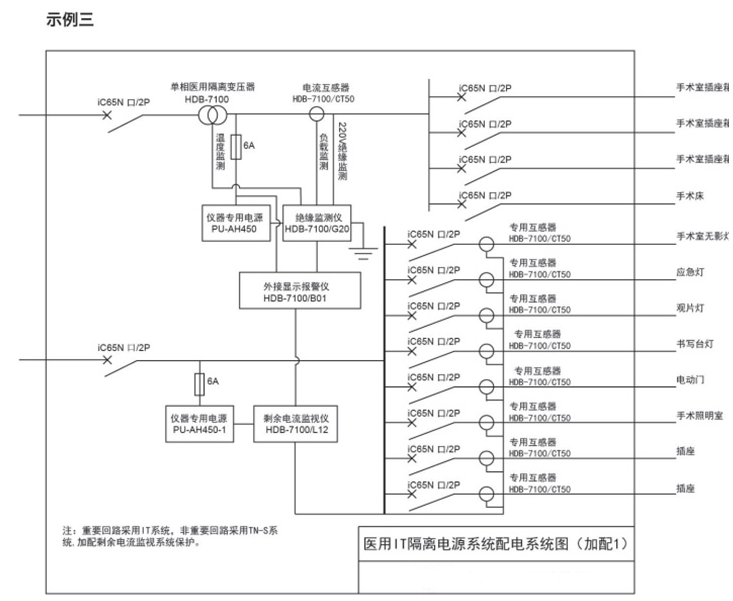

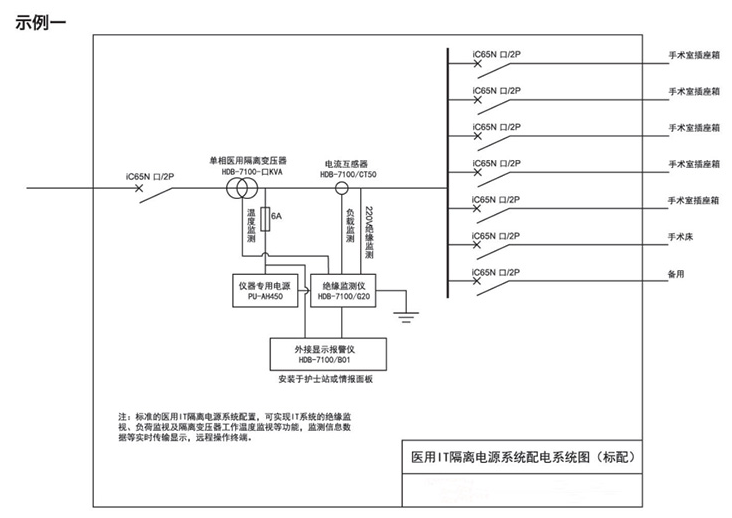

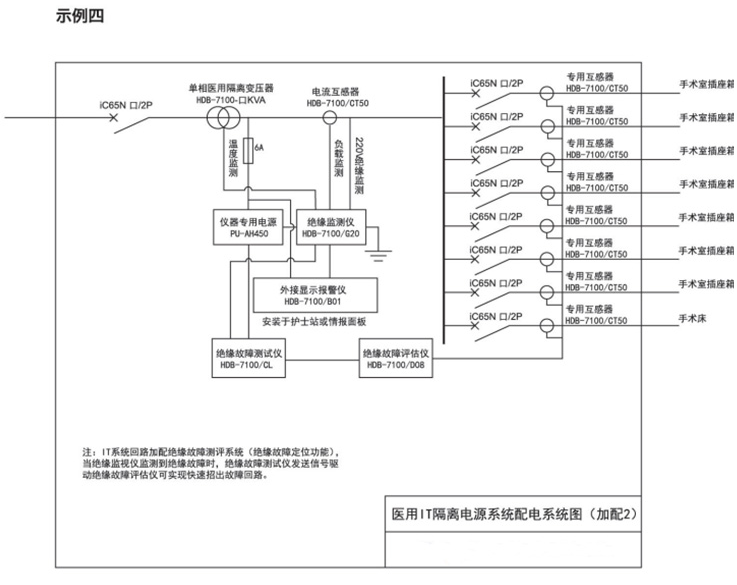

医用隔离电源系统的组成:

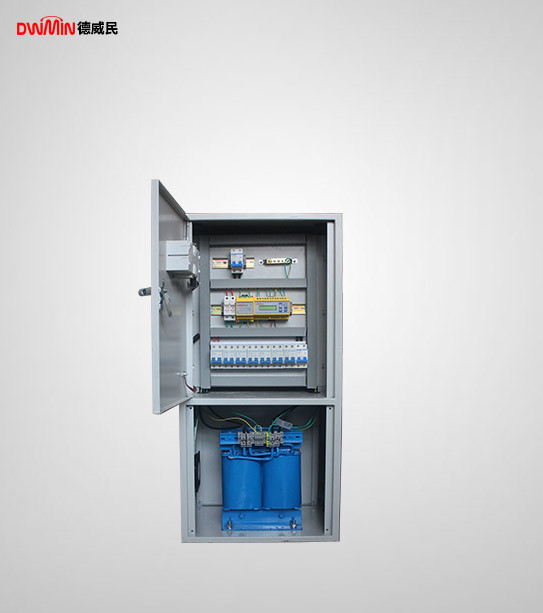

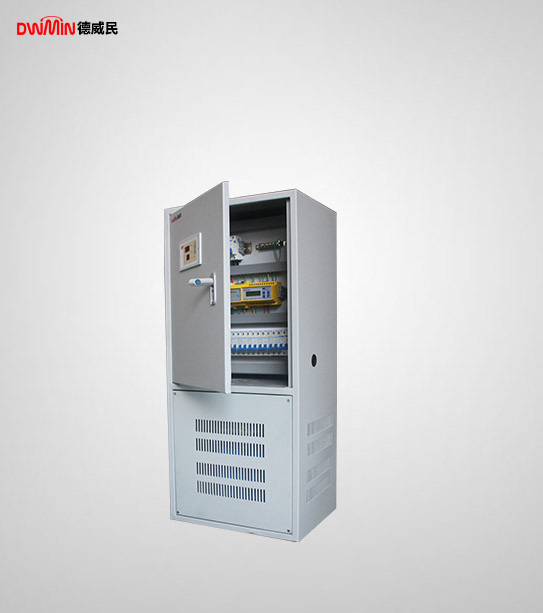

        IT隔离电源系统由隔离变压器,绝缘监视仪、外接报警显示等设备组成,其它名称包括:手术室隔离电源,医用隔离电源、医用IT隔离电源、医疗隔离电源、医用绝缘检测仪、手术室绝缘检测仪等。

ES710隔离电源原理:

     一般供电电网是以大地作为参考电位,相线中的电流可以通过任何未绝缘的通道,对地构成回路,这是电击的根本原因。隔离供电是采用隔离变压器供电,电源经隔离变压器隔离后,原电网中的地已不再是参考电位。隔离变压器任何一根输出线都不与地直接构成回路,这就提供了供电的安全性。

ES710系列医用隔离电源的特点:

ES710系列医用隔离电源,设计用于需要高精度、低噪声隔离电源的医疗场合和噪声敏感的医疗仪器和精密的测量设备。降低传导和辐射电磁干扰(EMI)技术,理想的频率谐波,灵敏的监测和保护设计,实时监测设备、电网的绝缘、负荷、温度等信息,时刻保护监测电网运行,在出现异常时立即动作并报警,并可联动相关设备进行联锁保护。确保万无一失。

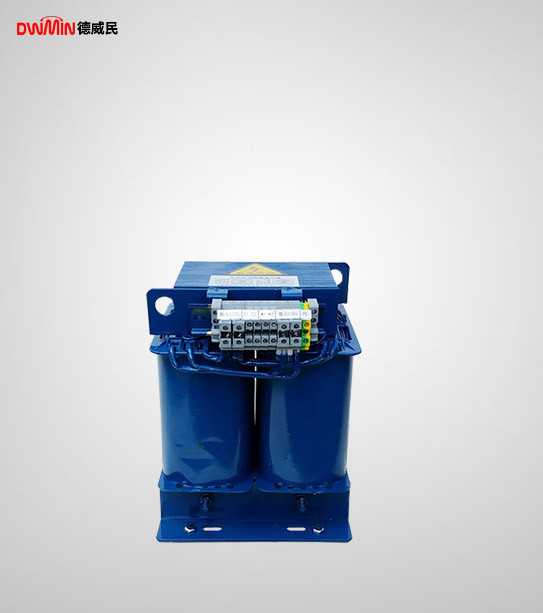

产品裸机及安装尺寸 (DG单相隔离变压器带铁制外壳外形尺寸)



规格(KVA)

额定输入
电压(V)

额定输出
电压(V)

外形尺寸



ES710-1KVA

220 V

220V

160×170×135

ES710-2KVA

220 V

220V

130×210×155

ES710-3KVA

220 V

220V

210×230×175

ES710-4KVA

220 V

220V

218×290×185

ES710-5KVA

220 V

220V

260×330×235

     ES710-6.3KVA

220 V

220V

260×330×235

ES710-8KVA

220 V

220V

260×355×280

ES710-10KVA

220 V

220V

410×400×350

ES710-15KVA

220 V

220V

520×470×420




成套方案




本公司部分为专利产品盗取产品资料必竟到底
